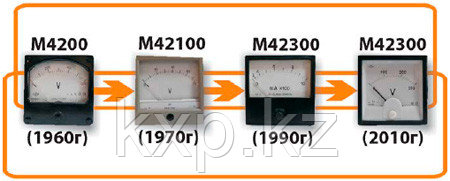

Эволюция стрелочных приборов

Щитовые электроизмерительные приборы (ЩЭП) — это те самые изделия, с которыми специалисты разных отраслей сталкиваются каждый день. Выпускаемые приборы применяются на пультах управления ТЭЦ, ГЭС, АЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры боевой техники, бытовой техники и во многих других сферах и являются самыми массовыми средствами измерения в мире. Предположительно, сегодня только в России в эксплуатации находится более 300 млн шт. стрелочных приборов. В этой статье мы не ставили перед собой задачу описать продукцию только одного завода, наша цель — помочь пользователям разобраться в гамме этих приборов. Статья содержит ответы на наиболее часто задаваемые вопросы. Чем отличаются разные аналоговые средства измерений? Щитовые электроизмерительные приборы служат для измерения электрических параметров цепи в сетях постоянного и переменного тока. Основная масса стрелочных щитовых приборов имеет класс точности 1,5.  Конструктивно стрелочные приборы бывают различных систем: магнитоэлектрической, электромагнитной, электродинамической, ферродинамической, индукционной и тепловой. Наиболее массово производятся в нашей стране приборы магнитоэлектрической и электромагнитной систем. Приборы магнитоэлектрической системы более чувствительные и более точные, не чувствительны к изменению магнитных полей и температуры, имеют малую потребляемую мощность, но, с другой стороны, плохо переносят токовые перегрузки. Благодаря всем своим достоинствам приборы именно этой системы получили самое широкое распространение. В общем объеме выпуска приборы этой системы занимают более 60%. Сравнительная простота устройства электромагнитной системы и отсутствие в них токоведущих подвижных частей дают возможность изготавливать приборы стойкие к перегрузкам. К недостаткам этих приборов относят зависимость показаний от внешних магнитных полей. Какова специфика производства этих изделий? Ошибочно считается, что стрелочные приборы просты в изготовлении, но на самом деле с точки зрения производства, эти приборы на порядок более сложные, чем цифровые. Каждый стрелочный прибор состоит из большого количества миниатюрных деталей, отклонение которых на сотую долю элементов является критичным. Стрелочное сборочное производство преимущественно состоит из ручной сборки и организовано конвейерным типом, где каждый рабочий выполняет свою операцию. Для сборки одного простого стрелочного прибора необходимо совершить около 50 сложных, механических и миниатюрных операций. Как избежать покупки приборов, бывших в употреблении? Учитывая тот факт, что щитовые аналоговые приборы при сроке службы 10–15 лет в реальности стоят на службе на десятилетия больше, и кардинальных изменений в конструкциях приборов нет — это делает рынок щитовых аналоговых средств измерений полным приборов, бывших в употреблении. За многие десятилетия приборы неоднократно модернизировались, старые типы снимались с производства и заменялись на новые. Для удобства работы наших клиентов снятые с производства приборы можно заменить аналогами выпускаемые сегодня. Вот пример наиболее частой просьбы: «У меня стоит в щите прибор М4200. Мне нужен такой же». Если это вопрос задается специалисту, то, безусловно, он поможет разобраться и найти замену. А если не специалисту? М4200 не выпускается уже более 50 лет и за это время претерпел 4 этапа модернизации, включающей не только конструктивные изменения, но и переименования типа. Но, к сожалению, мало кто об этом знает, а рынок неликвидной приборной продукции в нашей стране таков, что при желании вам смогут поставить этот прибор, более того — его вам выдадут за новый. И сейчас подобные вопросы задаются чаще и чаще, т.к. идет процесс модернизации наших энергетических объектов. Но до сих пор есть заказчики, которые не хотят этого понимать и ищут только М4200 или М42100. И все же, для того, чтобы пользователь визуально мог отличить приборы, произведенные в 90-х от современных, мы пошли на незначительные изменения внешнего вида, проведя модернизацию конструктива и измерительного механизма. Сегодняшние приборы изготавливаются из современных материалов, которые позволили не только улучшить эксплуатационные характеристики, но и унифицировать детали и узлы, что положительно сказалось на себестоимости изделий. Есть ли будущее у таких приборов? Несмотря на то, что идут постоянные разговоры о переходе на цифровые средства измерений (и этому есть вполне обоснованные причины), тенденции к полному отказу от стрелочных приборов все-таки нет. Стрелочные приборы имеют ряд преимуществ по отношению к цифровым средствам измерений, существует множество объектов применения, где использование цифровых измерений невозможно или нецелесообразно. Поэтому до сих пор во всем мире, аналоговые щитовые приборы являются самыми массовыми средствами измерения. И это утверждение подкреплено следующими цифрами. Одна только Германия при ее высоком уровне автоматизации энергетических объектов, потребляет стрелочных приборов больше, чем Россия. А если сравнивать объемы производств стрелочных приборов и цифровых в Европе, то 70% производства щитовых приборов — это стрелочные и лишь 30% — цифровые. Российские пропорции приблизительно такие же — 80% на 20%.
