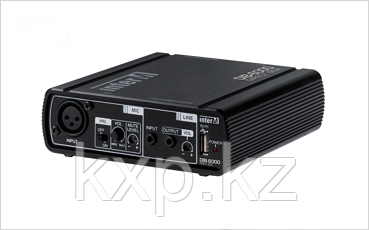

Трансляционное оборудование Серия 6000

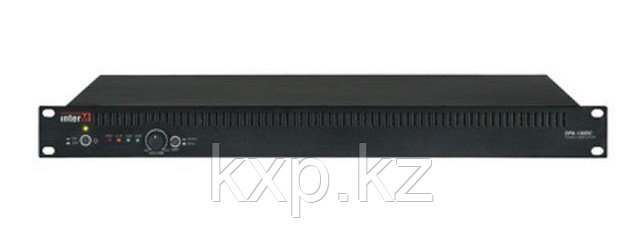

Цифровые низкочастотные усилители класса D обладают низким энергопотреблением (класс A/B). Достоинством являются их малые габариты (1U) и меньшее тепловыделение, расширенный частотный диапазон.

• Небольшой размер 1U
• Энергонезависимая SMPS установка каждого канала
• Низкое энергопотребление, низкий уровень тепловыделения и малый вес
• Фильтр высоких частот (65 Гц / 400 Гц)
• Индикаторы: защита, клип, -10 дБ, -30 дБ
• Защита: тепловая, DC, перегрузка по току, от короткого замыкания
• Предусматривается установка предусилителя в аппаратный шкаф или стойку 19".

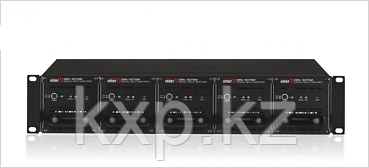

Цифровой четырехканальный усилитель мощности DPA-5075M предназначен для работы в системах оповещения и управления эвакуацией. Имеет модульную конструкцию и рассчитан на установку 5 модулей DM-75. Каждый модуль представляет собой отдельный 75-ваттный усилитель мощности с собственным импульсным блоком питания. Стандартная комплектация DPA-5075M составляет базовый 19" блок и 2 модуля DM-75. Усилитель обладает повышенной надежностью, так как имеет функцию автоматического "горячего" резервирования. Базовый блок контролирует исправность установленных модулей. Если один из 4-х основных модулей выходит из строя, то вместо него начинает работать 5-й резервный, а неисправный автоматически отключается. Базовый блок позволяет, не отключая питания, изъять неработающий модуль и отправить его в ремонт. В DPA-5075M предусмотрена возможность объединения модулей DM-75 для сокращения числа каналов и увеличения их выходной мощности. Благодаря этому усилитель удобно применять как в одноканальных, так и в многоканальных системах оповещения.

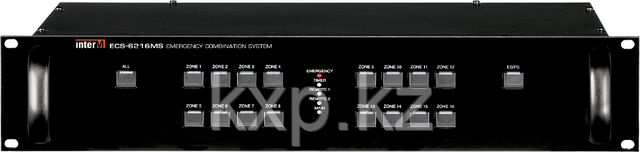

Блок расширения системы ECS-6216MS работает в составе оборудования Inter-M 6000-й серии и предназначен для увеличения количества зон трансляции на 16 зон.

• Питание блока 24В DC от источника питания PD-659 или PD-6359.
• Каскадирование до 10 блоков расширения с контроллером PX-6216. Увеличение таким образом количества зон трансляции до 160.
• Двухрежимный селектор на 16 зон трансляции/оповещения Normal/Em (обычный и аварийный режимы).
• Подключение трансляционных линий по 2-х или 3-х проводной схеме.
• Интерфейс RS-485 для управления системой трансляции, подключение и управление с ПК.
• Подключение к контроллеру ECS-6216P или PX-6216 для увеличения количества зон в системе на 16 зон.
• 16 Входов "сухой контакт" для интеграции с системой пожарной сигнализации, каждый вход соответствует своей зоне трансляции.
• Одно устройство позволяет создавать 8-ми каналюную систему трансляции
• Исполнение блока для монтажа в аппаратный шкаф или стойку 19".

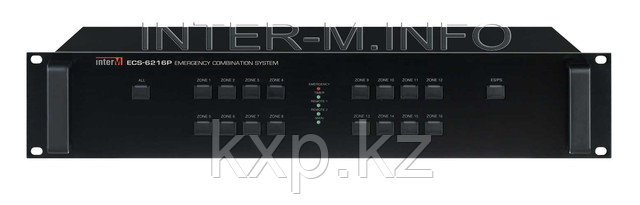

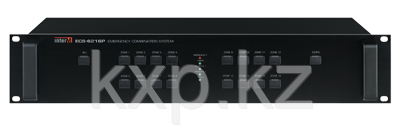

Контроллер ECS-6216P является центральным звеном системы оповещения Inter-M 6000. Устройство совмещает в себе функции селектора зон трансляции, аварийного селектора, матричного коммутатора, блока реле, и соединительного терминала.

Совместная работа с блоками и устройствами систем оповещения Inter-M 600 и 6000-й серий. Подключение к компьютеру для управления с ПК по RS-485 всеми режимами работы системы оповещения Inter-M 6000. Селектор на 16 зон трансляции. На контроллер поступает 100В сигнал с усилителей мощности, который распределяется на любую группу зон системы трансляции и оповещения. Возможность увеличения количества зон трансляции до 160-ти благодаря каскадированию контроллера с блоками расширения ECS-6216S. Построение системы оповещения 5-го типа.16 входов "сухой контакт" для подключения средств системы охранно-пожарной сигнализации. Каждый вход привязан к своей зоне трансляции. Возможность подключения трансляционных линий по 2-х и 3-х проводным схемам. 2 порта RS-232 для управления источниками сигнала с ПК по RS-485. Подключение к контроллеру до двух удаленных микрофонных панелей с селектором зон RM-6024 или двух телефонных контроллеров TP-6231. Возможно увеличение количества подключаемых устройств с двух до 16 при использовании блоков RME-6108. Клеммы на задней панели устройства для интеграции с системой оповещения ГО ЧС. Установка в аппаратный шкаф или стойку 19". Питание 24В DC от блока питания PD-6359A.

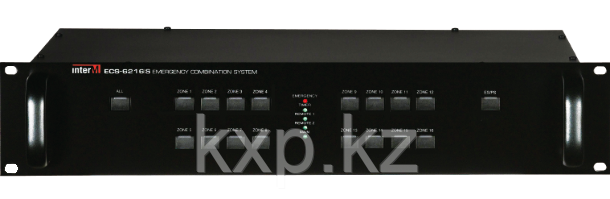

Блок расширения системы ECS-6216S работает в составе оборудования Inter-M 6000-й серии и предназначен для увеличения количества зон трансляции на 16 зон.

• Каскадирование до 9-ти блоков расширения при работе с контроллером ECS-6216P и до 10 блоков расширения с контроллером PX-6216. Увеличение таким образом количества зон трансляции до 160.
• Двухрежимный селектор на 16 зон трансляции/оповещения Normal/Em (обычный и аварийный режимы).
• Подключение к контроллеру ECS-6216P или PX-6216 для увеличения количества зон в системе на 16 зон.
• 16 Входов "сухой контакт" для интеграции с системой пожарной сигнализации, каждый вход соответствует своей зоне трансляции.
• Подключение трансляционных линий по 2-х или 3-х проводной схеме.
• Интерфейс RS-485 для управления системой трансляции, подключение и управление с ПК.
• Питание блока 24В DC от источника питания PD-659 или PD-6359.
• Исполнение блока для монтажа в аппаратный шкаф или стойку 19".

Блок тревожной сигнализации EP-6216 не является самостоятельным устройством, для его корректной работы необходим контроллер ECS-6216P.

• Блок управляет приоритетами входных сигналов и работает совместно с контроллером ESC-6216 или аудиоматричным контроллером PX-6216.
• Устройство имеет пять балансных линейных входов, микр. вход для подключения дополнительного микрофона, встроенный источник сигнала "Сирена".
• Блок EP предусматривает тестовый режим работы, который запускается в ручную.
• Блок тревожной сигнализации EP-6216 работает в составе оборудования трансляции оповещения Inter-M 6000-й серии.
• Тестирование производится с использованием встроенного громкоговорителя. На трансляционные линии тестовые сигналы не запускаются.
• Питание блока 24В DC от контроллера ESC-6216.
• Блок устанавливается в аппаратный шкаф или стойку 19".
• Алгоритм работы блока в аварийном режиме.

Маршрутизатор тревожного оповещения ER-6116 позволяет задавать алгоритмы работы системы оповещения. Всего блок предусматривает программирование 16-ти сценариев работы СОУЭ. Сценарии работы системы задаются при настройке оборудования и хранятся в энергонезависимой памяти устройства. Различные сценарии запускаются с помощью 16-ти контактов на задней панели блока или с помощью ПК. Предусмотрен 17-й сценарий при поступлении сигнала от ОПС одновременно с 2-х и более зон. Маршрутизатор работает совместно с источником цифровых сообщений PV-632A или PV-6232 и использует до 99-ти заранее записанных сообщений для использования в различных сценариях.

• Связь с цифровым магнитофоном производится по интерфейсу RS-232.
• ER-6116 предусматривает отключение всех сценариев и управление эвакуацией в ручном режиме (кнопка на передней панели "BYPASS").
• Маршрутизатор имеет встроенную светодиодную и звуковую индикацию состояния связи с другими устройствами по RS-485.
• В устройстве предусмотрен выход "сухой контакт" для управления дополнительным оборудованием.
• Возможно каскадирование 10-ти маршрутизаторов, что позволяет увеличить количество сценариев до 160-ти.
• Блок устанавливается в аппаратный шкаф или стойку 19".
• Питание блока 24В DC осуществляется от источника питания PD-659 или PD-6359.

Блок монитора LM-6228 работает в составе системы трансляции и оповещения 6000-й серии. Блок позволяет контролировать прохождение и уровень 8-ми сигналов поступающих на усилители. Контроль осуществляется с помощью световых индикаторов на передней панели и встроенного громкоговорителя. Устройство подключается в разрыв схемы между источниками сигнала (микшер, предусилитель, BGM источники трансляции) и усилителями мощности. Выбор программ осуществляется с помощью кнопок на передней панели блока монитора. Уровень громкости встроенного громкоговорителя регулируется.

• С помощью LM-6228 можно осуществлять контроль сигналов в разных участках схемы соединения системы трансляции.
• Блок LM-6228 имеет встроенный динамик для контроля программ, светодиодную индикацию уровня сигнала.
• LM-6228 устанавливается в стандартный аппаратный шкаф или стойку 19".
• Питание устройства 24В DC от блока питания системы PD-6359.

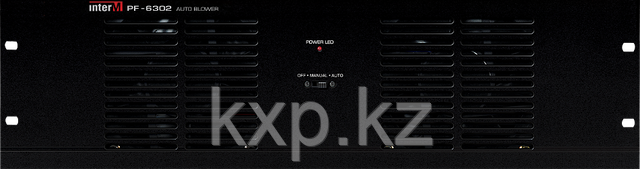

Автоматический вентилятор предназначен для охлаждения в ручном и автоматическом режимах оборудования установленного в аппаратный шкаф 19". Включение вентилятора производится автоматически при превышении температуры в стойке свыше 35 градусов. Возможно принудительное ручное включение или отключение вентилятора. Питание вентилятора от блока питания PD-6359.

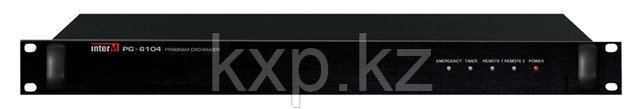

Блок программного обмена PG-6104 используется для работы в составе системы оповещения Inter-M 6000-й серии. При подаче сигнала с любого приоритетного источника, устройство отключает все 4 неприоритетных входа и подает приоритетный сигнал на все каналы. Блок программного обмена может работать в многоканальных системах трансляции (до 4-х каналов) и предназначен для подачи сигналов с более высоким приоритетом на 4 канала оповещения, отключая трансляцию в каналах с более низким приоритетом.

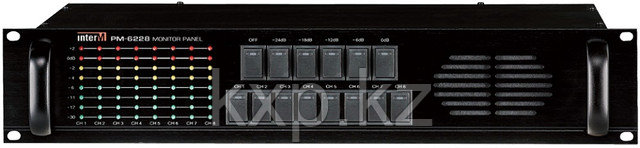

Блок монитора предназначен для аудио и визуального контроля 8-ми трансляционных линий. Устройство подключается непосредственно к 100 В выходам усилителей мощности или другим блокам системы подающим сигнал 100В в зоны трансляции (до 8-ми зон). Контроль осуществляется с помощью световых индикаторов уровня на передней панели устройства или с помощью встроенного контрольного громкоговорителя. Для прослушивания сигнала в трансляционной линии на передней панели блока монитора располагаются 8 кнопок выбора линий. Громкость встроенного громкоговорителя регулируется. Блок монитора полезен также для выравнивания или подстройки громкости в разных зонах трансляции. Возможна установка блока в любом месте в разрыве трансляционных линий. PM-6228 устанавливается в стандартный аппаратный шкаф 19". Питание устройства 24 В DC от блока питания системы PD-6359.

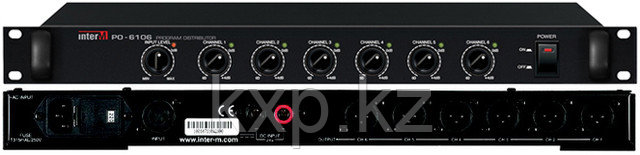

Распределитель аудиосигнала PO-6106 работает в составе оборудования системы оповещения Inter-M 6000-й серии. Предназначен для распределения одного поступающего линейного сигнала на шесть линейных сигналов.

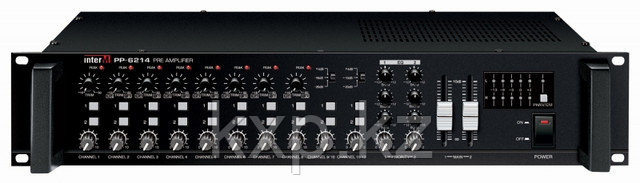

Предварительный усилитель стерео, может быть использован как в составе системы оповещения Inter-M 6000-й серии, так и в качестве отдельного компонента в других системах. Имеет 8 моно входов и два стерео входа. Два входа и выхода для подключения устройств обработки звука "в разрыв тракта". Выход стерео для устройства записи, возможна подача фантомного питания на микрофонные входы. Служит для микширования и подачи на усилители мощности микшированного сигнала от подключенных источников. На передней панели устройства есть кнопочный селектор выбора двух выходных каналов для каждого входа усилителя. Регуляторы высоких и низких частот по каждому каналу. Питание блока 220В АС и 24В DC.

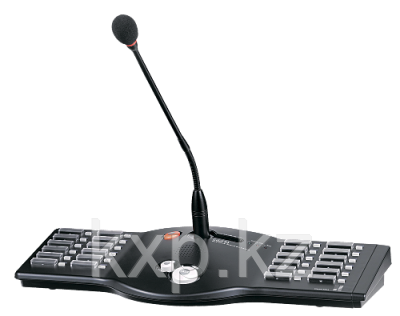

Микрофонная панель RM-6024 используется в системе оповещения Inter-M 6000.

• Микрофонная панель подключается к контроллеру системы ECS-6216P (до двух микрофонных панелей), к контроллеру микрофонных панелей RME-6108 (до 8-ми микрофонных панелей на 1 контроллер) или к матричному контроллеру PX-6216 (до 4-х микрофонных панелей). Максимальное количество RM-6024 в системе при использовании PX-6216 и четырех RM-6024 может доходить до 32-х.
• Возможно подключение до 16 микрофонных панелей на систему.
• Встроенный генератор сигнала "Гонг". Линейный вход для подключения дополнительного источника сигнала.
• 24 клавиши выбора зон трансляции. Клавиши программируются. Каждую клавишу можно запрограммировать на зону или группу зон. Возможно увеличение количества клавиш за счет подключения дополнительных клавиатур расширения RM-6012KR (до двух дополнительных клавиатур по 12 клавиш каждая).
• На микрофонной консоли предусмотрены индикаторы режимов работы, индикатор "Занято" (при работе источника сигнала с более высоким приоритетом), индикатор "FAULT" срабатывающий при потере связи по RS-485.
• Подключение к центральному оборудованию осуществляется одним кабелем "витая пара", удаление до 500 м.
• Питание устройства 24В DC.

Контроллер микрофонных панелей RME-6108 позволяет увеличить количество подключаемых к ECS-6216P микрофонных панелей RM-6024 или телефонных контроллеров TP-6231 с двух до восьми. К одному блоку ECS-6216P можно подключить два контроллера RME-6108, увеличив таким образом количество входов до 16-ти.

• RME-6108 предусматривает выставление 8-ми уровней приоритета для подключаемых устройств. По умолчанию уровни приоритета соответствуют номерам входов от 1 до 8-го.
• С помощью ПК можно изменить настройки контроллера изменив последовательность приоритетов входов.
• Связь с подключаемыми микрофонными консолями или телефонными контроллерами по интерфейсу RS-482 кабелем "витая пара" (до 500 м.).
• При работе с аудиоконтроллером PX-9216, количество RME-6108 может доходить до 4-х, увеличивая возможное количество подключаемых микрофонных консолей до 32-х.
• Питание блока 24В DC от блока питания PD-659 или PD-6359.
• RME-6108 устанавливается в аппаратный шкаф или стойку 19".
• На передней панели устройства светодиодные индикаторы соединения по RS-485.
