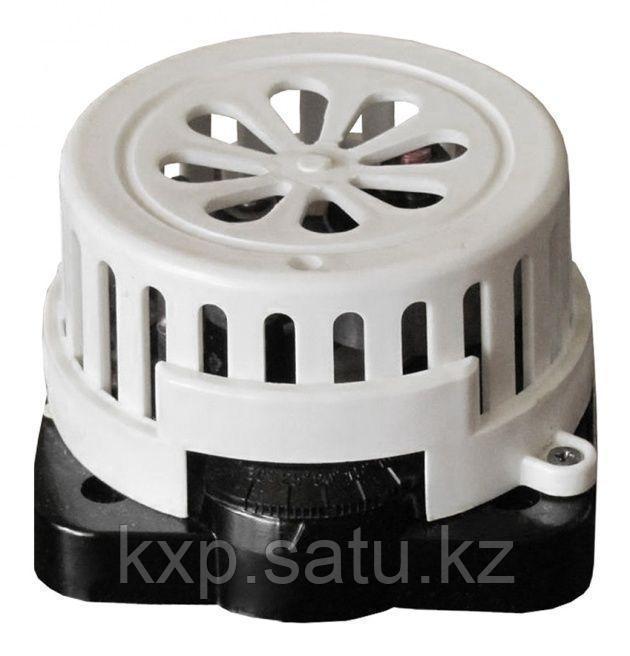

Датчик-реле температуры ДТКБ

Датчик-реле температуры камерный

ДТКБ Датчик-реле температуры

Датчик-реле температуры камерный биметаллический типа ДТКБ предназначен для двухпозиционного регулирования температуры в камерах с неагрессивной газообразной средой при отсутствии магнитных электрических полей, действующих на магниты прибора.

ДТКБ применяется как в промышленности, так и в быту для автоматического регулирования температуры в системах отопления и кондиционирования воздуха в различных производственных, жилых, складских помещениях, электронных устройствах в приборостроении, овощехранилищах, теплицах, гаражах, инкубаторах, холодильных камерах и т.д.

Технические характеристики датчиков ДТКБ:

• зона нечувствительности датчика ДТКБ (дифференциал) от 2 до 8 °С. Конкретное значение зоны нечувствительности указывается в заказ-наряде. В случае отсутствия указания, прибор изготавливается с зоной нечувствительности от 2 до 4 °С по всей шкале;

• основная допускаемая погрешность датчика ДТКБ для всех модификация не превышает значений:

на средней отметке шкалы +1,0 °С;

на крайних отметках шкалы +2,5 °С.

В случае изготовления приборов с фиксированной настройкой, погрешность срабатывания на крайних точках не регламентируется;

• постоянная времени теплового выравнивания ДТКБ прибора не более 25 минут для спокойного воздуха;

• разрывная мощность контактов датчика ДТКБ не менее:

50 Вт при напряжении 127 В постоянного тока;

50 ВА при напряжении 220 В переменного тока и индуктивной нагрузке;

• сопротивление изоляции электрических цепей датчиков ДТКБ между собой и относительно корпуса соответствует:

при температуре окружающего воздуха (20±5) °С и относительной влажности не более 80% - не менее 20 МОм;

при повышенной влажности 95% и температуре плюс 35 °С - не менее 2 МОм;

• датчики ДТКБ работоспособны в условиях относительной влажности окружающей среды 30-80%;

• масса прибора не более 0,3 кг;

• срок службы датчика ДТКБ не менее 8 лет.

Порядок установки датчика ДТКБ:

датчик ДТКБ устанавливается на высоте 1,5-1,8 м от пола в местах, не подвергающихся непосредственному воздействию источников тепла или холода.

Циркуляция воздуха около датчика ДТКБ должна быть свободной. Предохранять прибор от попадания внутрь его металлической стружки.

Крепление датчика ДТКБ к стене производится четырьмя винтами МЗх22-58026.

Провода цепи управления подключаются к выводам «1» и «2», а заземление датчика ДТКБ осуществляется подсоединением к выводу «3».

Подготовка к работе датчика ДТКБ:

перед включением датчиков ДТКБ в работу необходимо убедиться в правильности монтажа, наличия заземления.

Для настройки датчика ДТКБ на заданную температуру регулирования необходимо:

• вывернуть на 1-2 оборота винт фиксации шкалы;
• вращением шкалы установить необходимое значение регулируемой температуры;
• зафиксировать винтом МЗ положение шкалы.

Модификация датчика	Шкала температур (диапазон настройки)	Цена деления	Характер работы датчика	Модификация датчика
ДТКБ-42	- 30............0С	2	Замыкание контактов при  повышении температуры	ДТКБ42
ДТКБ-43	- 10........+10С	1		ДТКБ43
ДТКБ-44	+10.......+30С	1		ДТКБ44
ДТКБ-45	+15........+25С	1		ДТКБ45
ДТКБ-46	+20.......+50С	2		ДТКБ46
ДТКБ-47	0........+30С	2		ДТКБ47
ДТКБ-54	0........+10С	1		ДТКБ54
ДТКБ-56	+25.......+35С	1		ДТКБ56
ДТКБ-48	-30............0С	2	Замыкание контактов при  понижении температуры	ДТКБ48
ДТКБ-49	-10........+10С	1		ДТКБ49
ДТКБ-50	+10.......+30С	1		ДТКБ50
ДТКБ-51	+15.......+25С	1		ДТКБ51
ДТКБ-52	+20.......+50С	2		ДТКБ52
ДТКБ-53	0........+30С	2		ДТКБ53
ДТКБ-55	+25.......+35С	1		ДТКБ55
ДТКБ-57	0........+10С	1		ДТКБ57
